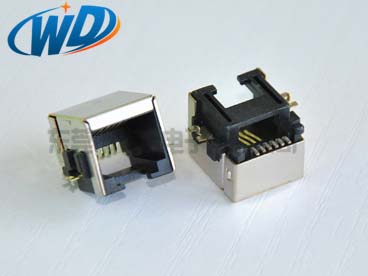

沉板型RJ11连接器属于定制型低高度通信连接器,其结构设计与标准型RJ11不同,插拔性能在结构允许范围内具备一定稳定性,但是否易于插拔取决于端口设计、面板厚度、PIN脚布局等多重因素。
该类连接器通过将插孔下沉至PCB板以下,实现整体高度压缩,适用于高密度布板与空间受限的通信设备。接口前缘常与面壳齐平,利于前端整机外壳一体化设计,但也增加了插拔接触面的深度。
插拔过程主要受限于插头导入角度与接触压力。部分沉板型RJ11连接器设计有导入斜面与卡扣缓冲结构,引导插头沿预设轨迹插入,减轻插入力,保持卡扣定位稳定。若插孔太深或无引导斜坡,插入时需准确对准,人工操作难度提高。
对于多次插拔应用场景,需关注接触簧片疲劳性能。沉板型连接器使用高弹性铜合金材料,表面镀金或镀镍处理,能保持插拔力恒定,接触电阻稳定。长期使用中仍具备良好的电气性能。
若设备前壳未做斜口设计或接触区狭小,插拔时手部操作空间受限,可能影响连接效率。为改善此类问题,一些沉板型RJ11连接器设计有凸起定位柱或配套拔插工具,提升操作便捷度。
部分型号支持侧插方式或贴边布局,便于从设备侧面插拔,适用于集成通信模块、智能家居控制器等小型设备。实际选型中需评估整机布局与用户交互频率,决定是否采用前插式或底出线型结构。
在PCB设计阶段,预留足够的板边空间与避让区,确保插头插入路径无机械干涉。外壳结构若使用金属材质,亦需考虑静电隔离与接地设计,提升使用安稳性。
沉板型RJ11连接器通过合理结构优化与制造精度控制,可在不牺牲整机厚度的前提下实现较好的插拔性能,适合对空间敏感、连接频率适中的通信类产品使用。
