沉板型RJ11接口作为一种低轮廓、适用于紧凑结构设备的连接方案,广泛应用于通信终端、小型路由器、家电控制板等场合。关于“是否可封装”这一问题,主要涉及其结构兼容性与PCB设计匹配。

沉板型RJ11接口可通过贴片或穿孔方式固定于PCB板上,其高度较传统直插接口更低,适合与产品外壳平齐或内嵌式设计。在设备装配后,RJ11接口本身可被嵌入塑壳、面板或模块外壳之中,从而实现功能性与美观性的结合。

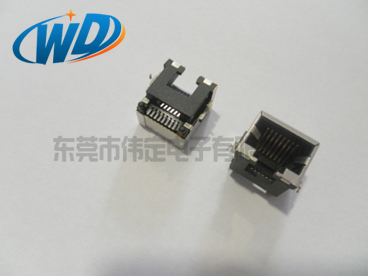

沉板型RJ11

从生产角度看,该接口在出厂前一般以Tray或卷带形式封装,适配自动化贴装与回流焊接工艺。需注意接口本体材料是否具备耐高温性能(如UL94V-0等级塑料),以应对焊接过程中的热冲击。

如需在终端产品中将沉板型RJ11完全封闭或包覆,应确保以下几点:

预留适当间距,防止接口插拔受限、外壳开口尺寸与接口尺寸匹配,避免插头歪斜、若封装材料为金属,还需考虑电磁干扰屏蔽设计、安装孔位置与PCB焊盘对齐,避免连接器受力偏移。

因此,沉板型RJ11接口在结构设计合理、安装方式配合良好的前提下,完全支持与设备外壳联动封装,既能保持稳定通信功能,又便于成品统一外观和模块化管理。
