RJ45网络接口的内部结构及引脚功能如下：

内部结构

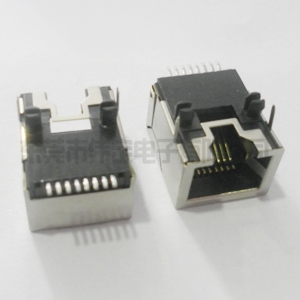

插座部分：通常固定在网络设备上，内部有 8 个金属触点，这些触点与插头的金属引脚相对应，用于实现电气连接，从而传输数据信号。在插座内部，还设有一些塑料结构，用于固定金属触点，并确保插头能够准确插入和稳定连接，防止其松动或脱落.

插头部分：一般位于网线的末端，同样有 8 个金属引脚，用于与插座的金属触点接触。插头外部由塑料外壳包裹，起到保护引脚和便于插拔的作用。在制作网线插头时，需要将网线中的 8 根导线按照一定的线序插入插头内部，并通过压线工具将导线与引脚紧密压接在一起，以保证良好的电气性能.

簧片组件与印制板：在一些 RJ45 连接器中，内部还包括簧片组件和印制板。簧片组件由簧片基座、簧片组一和簧片组二构成。簧片基座内部两侧开设有开槽，簧片组一和簧片组二通过卡扣等结构活动连接在簧片基座内部，并分别位于不同位置。金属簧片一和金属簧片二的尾部固定连接在印制板的锣孔之中，这种结构设计既便于生产制造，又能对簧片起到良好的支撑固定作用，保障了产品结构的稳定可靠及一致性.

引脚功能

RJ45 接口的引脚功能通常遵循 T568A 和 T568B 两种标准，两种标准的引脚功能在本质上是等效的，但在颜色编码和线序上有所不同，以下是两种标准下各引脚的功能介绍 ：

T568A 标准：

引脚 1：传输数据信号中的正极性信号，一般对应网线中的白绿线，主要用于发送数据。

引脚 2：传输数据信号中的负极性信号，对应网线中的绿线，与引脚 1 配合完成数据的发送。

引脚 3：接收数据信号中的正极性信号，网线颜色为白橙线，负责接收对方设备发送过来的数据。

引脚 4：未被使用，对应的网线颜色为蓝色，在 10Base-T 和 100Base-TX 以太网标准中，此引脚通常不参与数据传输，但在一些其他应用或非标准配置中可能会有特殊用途。

引脚 5：未被使用，网线颜色为蓝白线，与引脚 4 类似，在常见的以太网应用中一般无数据传输功能，但在特定情况下可能会被重新定义。

引脚 6：接收数据信号中的负极性信号，对应橙线，与引脚 3 共同构成数据接收通道。

引脚 7：未被使用，网线为棕白线，在标准以太网通信中不承担数据传输任务，但可用于其他功能，如电源供应或接地等，具体取决于特定的设备和应用场景。

引脚 8：未被使用，颜色为棕色，同引脚 7 一样，在常规以太网数据传输中无作用，但可根据实际需要进行功能扩展。

T568B 标准：

引脚 1：传输数据信号中的正极性信号，对应的网线颜色是白橙线，其功能与 T568A 标准中的引脚 3 类似，用于发送数据。

引脚 2：传输数据信号中的负极性信号，为橙线，与引脚 1 协同工作，完成数据的发送过程。

引脚 3：接收数据信号中的正极性信号，网线为白绿线，承担接收对方设备发送数据的任务，等同于 T568A 标准中的引脚 1。

引脚 4：未被使用，网线颜色是蓝色，在一般的以太网通信中不参与数据传输，不过在某些特殊应用中可能会有不同的功能定义。

引脚 5：未被使用，对应的蓝白线在常见以太网配置下无数据传输功能，但在一些非标准应用中可能会被赋予其他用途。

引脚 6：接收数据信号中的负极性信号，对应绿线，与引脚 3 一起构成数据接收通道，类似于 T568A 标准中的引脚 6。

引脚 7：未被使用，棕白线在此标准的以太网通信中不用于数据传输，不过可根据具体设备和应用场景进行功能扩展，如作为备用电源或接地引脚等。

引脚 8：未被使用，棕色网线对应的引脚在常规以太网数据传输中无实际作用，但在特殊情况下可被重新配置以实现其他功能。
